LG CF14T60 Led nyala terus mati

Ti'an Aan

TV LG CF 14T60. str 6654 pc 187 X 2 IC 9381 ps (IC tunggal) an 78R05 ( stbil ) fbt 6174Z- 6040 memang kerusakannya agak sulit rasanya untuk di lihat. Led nyala ...trus mti. Telah mereboisasi komponen reg kagak berubah. Pc ku curigai masih tetap. Stabil tetap aj juga. ternyata R524 (1 K) vcc tr driver trafo hor nya diganti dg yg sama tetap. Baru ambil langkah yg tepat R524 aku pakai 10K. Hdup dari kemarin. Moga ada manfaat, trim.

POLYTRON Minimax HBT01-01G Protect

Ahmad Adang Nursalim

POLYTRON minimax pke ic tunggal HBT 01-01G operan dr tmn tadinya matot, teg reg drop& udah ada penggantian tr, r suplay 5v ic pun dah ganti tp hslnya protek. Stlh pengecekan sesaat star B+ ok drop lg utk 5v ok, stlh d telusuri te...rnyata 5v utk reset drop ( IC pin 5) kecurigaan tertuju pd penyuplai (KIA7045AP) cari2 g ada, yg ada 78L05 langsung ganti, pas d coba BYARR.... langsung OK ALHAMDULILLAAH..... Semoga ada manfaatnya

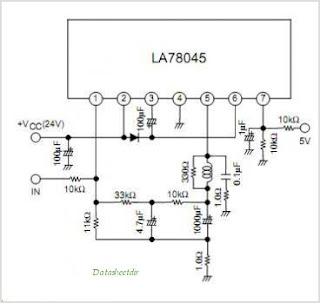

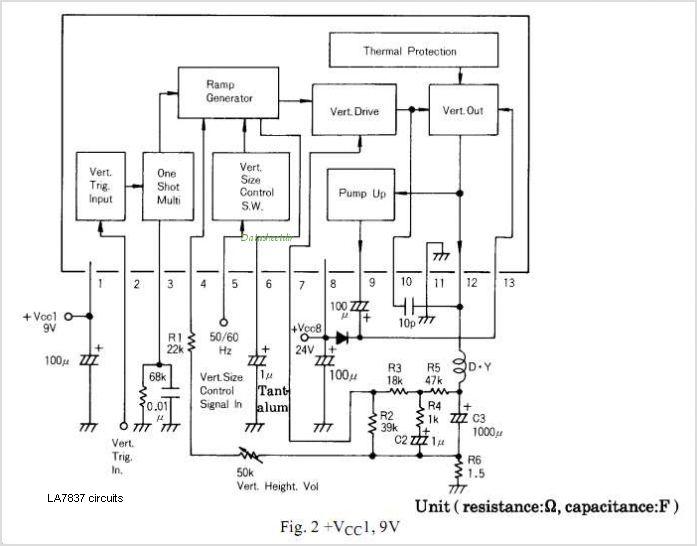

CIRCUITS/PINOUT VERTIKAL /LA7837/32/33/78040/41/45, STV9325, TDA8357J

TOSHIBA SUPER WOOFER 29" =>Horizontal membesar

Joy Elektronik



Tv TOSHIBA SUPER WOOFER 29' model no.2939E suara normal gambar horisontal membesar,teman2 minta saran dan solusinya.

LAPORAN PENYELESAIAN:

Joy Elektronik Stelah dicek ada R putus,yang mensuply -30V.R tersebut sebagai fuse.yang dari plyback ke bag OW yaitu RD01.makasih teman2 atas saran dan infonya.

POLYTRON 123 21" HIDUP SEBENTAR LALU ST-BY

Cholissa Zahara



Kakak2 tv politron 21 in yg123 rusak y,kl dhidupin hidup sbentar trus standby lg.tp kl masuk mode factory bs idup trus.itu ap y ya kak?trima ksih

LAPORAN PENYELESAIAN :

Cholissa Zahara Kak trnyta biang y elco 1uf 50v sm 10uf 50v.mksih y kakak2 smua hehe

TOSHIBA BOMBA GAMBAR MENGECIL ATAS/BAWAH

Fauzil Sang Pemimpin



Ada yg tau menu servis code tv bomba gak,alnya tiba2 sdg asik d tonton,gambr tb2 mengecil.

LAPORAN PENYELESAIAN :

Fauzil Sang Pemimpin Temen2 maaf br bls,ternyata yg d katakan masagus tu bener,karn kmrn blm tau jd aq filing ja,ada elco sendirian d bwh ic croma,aq lepas,aq liat ternyt,elco 1mf/50v dah gembung ,oke aq ganti,stlh it mak jleng gambr normal,tp ada garis seperti blanking di atas layar,wah apa pula ne. . .trus aq solder ulg bgian vertical.dan alhmdulilah smua beres.trmaksh buat temen2 yg dah ngsh saran.

RADIO POLYTRON TDK NANGKEP FM

Herdanu Humam



hmm,compo polytron psc-36k..ga nangkep fm..ic pake LA1260..trafo DET FM ancur dlmnya,bisa dgnti pke seri brp ya...brngkali ada yg punya bekasan cmpo ini...

LAPORAN PENYELESAIAN:

Herdanu Humam => hmmm,akhirnya dari barang bekas dpt trfo if ferrit biru,di smbung kkinya dulu...ahirnya..^HAI HAI HAI..JUMPA LAGI DI ACARA KSYNGAN KITA,TEMBANG SORE DI 103.2FM^ smua frkwnsi di krwng trtngkap...mksh semuanya...

POLYTRON FLAT PS52UV73B MELENGKUNG KANAN/KIRI

Bojes Servis Ecekecek



Met siang pendekar solder/ dpt pasien tv poolitron flat lcd tulisan nya? tipe PS52UV73B? dengan keluhan tv kanan kiri nya melengkung capacitor bagus sermod nda ad perubahan dari apa nya kwn2 mhn bantua nya?

LAPORAN PENYELESAIAN:

Bojes Servis Ecekecek => allhmdllh? berkat kawan2 mslh sudh teratasi? kerusakan c813 milar si biru 33n.

FBT/HORISONTAL TV POLYTON TDK KERJA

By: Baphake Dq Koez'Pry

Pada dasarnya sebuah tv merk POLYTRON, tegangan pin2 fbt tdk bs krja bukan hanya dr faktor lain yg menyebabkan bhwa sebuah televisi tdk mau nyala, dikarenakn apa yg kita smua/rekan mengalami berbagai bnyk hal & kesulitan,
ini merupakan sebuah pengalaman yg sy alami,
1 = tegangan 5v, 8v, 14v, 50v, B+/ 115v normal
2 = sempat mengganti IC CROMA, FBT, ...TRAVO DRIVER, TR DRIVER.
3 = ubah sesuaikan C/Elko besar-kecil nilai Elko
4 = tanya sana, tanya sini
5 = alhamdulillah penyakit ditemukan,
.......////....
jawab..>>

• * SEGELINTIR RESISTOR atau R TERLETAK PADA KODE PCB "R807 nilai 470K, 2W"
• karena memory orang tdk secanggih [ BLACCBERRY, LAPTOP atau DLL ] ini hnya sebuah cermin recording kolom hasil dr diskusi kita.

PASSWORD TV SHARP

By: Baphake Dq Koez'Pry

Berbagai jenis TV merk SHARP bukan hanya seting/servis mode yg sering kita perlukan, alangkh baiknya kita jg perlu tahu adanya kode password pd smua jenis tv yg bermerk SHARP
                 >> INILAH KODE2 PASSWORNYA =
                 * masukan angka 0000 atau 2398 atau 1379, pada Remot Control

IC LG631 9R PALSU

Apessss..!!!, beli IC LG631 9R di pasaran dapat yg palsu. untuk rekan2 harap BERHATI-HATI jika mau membeli IC ini. ciri2 fisik: ASLI=>NO. IC tampak terang dan jelas, PALSU=>agak buram. ASLI=>1/2 LINGKARAN dan 2 LINGKARAN DIATAS BODY IC terlihat lebih hitam dan mengkilap dr keseluruhan body IC, PALSU=>warna hitam tidak jauh berbeda dg keselu...ruhan body IC. Jika diukur pakai multi tester yg PALSU=> HAMPIR SEMUA KAKI PIN IC TIDAK SALING BERHUBUNGAN meski menggunakan X10Kohm. Semoga bermanfaat.

REGULATOR SERBA GUNA (GACUN)

Baolingwei Product



Ada sebuah kit /modul siap pakai:REGULATOR GACUN buatan gz.jiachun china yang amat sangat serba guna dan sangat mudah di aplikasikan untuk regulator apa saja.
Kenapa saya katakan demikian? karena pada kondisi penerapan tertentu kit ini hanya cukup memasang dua buah kabel saja.Sebuah terobosan yang sangat berguna (terimakasih GACUN).
Regulator apapu...n dan bagaimana pun selama trafo converternya masih bagus,kit ini dapat bekerja dengan baik untuk menggantikan rangkaian regulator aslinya.Buang habis semua jalur rangkaian regulator asli (tentunya yg sudah rusak dan tidak dapat di repair lagi) bagian primer,dan kita hanya perlu dua titik pasang.Yaitu pin trafo yang terhubung dengan tegangan input ( VCC) biasanya 300v,dan pin yang menuju ke collector Transistor /IC regulator.
Cara pemasangan nya adalah amat sangat mudah .Regulator gacun hanya mempunyai tiga (3) jalur kabel; merah adalah VCC input yang nantinya dipasang pada titik trafo yg menuju collector TR/IC regulator.kabel hitam adalah ground ( negative) dan kabel biru adalah untuk feedback ( pendeteksi perubahan tegangan output, kabel ini bisa dipasang atau pun boleh dibiarkan saja ( itu hebatnya).
Biarkan /jangan di copot capasitor dan resistor yg berada dijalur VCC ke collector ( kapasitor/resistor osilasi trafo biasanya mulai 680pF-2n2F/2KV).
Pasang kabel hitam ke ground. pasang kabel merah ke kaki trafo collector (kabel merah ini di asumsikan sebagai pengganti collector TR/IC ),dan kabel biru ke jalur optocoupler ,jika ada. Putar trimpot gacun pada posisi minimum kekiri habis (CCW), hidupkan power supply dan atur tegangan output regulator sebagaimana mestinya TV biasanya 115V, 5V untuk regulator DVD dll. Amat mudah mengaplikasikannya, coba saja baik untuk TV 14=29”, VCD/DVD atau monitor karena modul ini sudah terbungkus sangat rapid an terlindungi casingnya yang cukup mungil.  (sumber: http://caraservistv.blogspot.com/ ).

catatan : saya pribadi lebih suka menmggunakan product dari shenzhen baolingwei electronic co.ltd (sejenis dg gz.jiachun/GACUN). selain jarak adjustment B+ nya lebih panjang, casing nya jg lebih rapi.

DATA PIN & PERSAMAAN BEBERAPA FBT

By : Baphake Dq KoezPry

BSC65= C_B+_190V_Gnd_Nc_Nc_14,5V_Abl_Heater_Afc

154-132A
154-132C= C_40V_16,5V_Heater_Gnd_B+_180V_Gnd_Abl_40V

... FCK-1411L01
FCM-14A025= C_Boost-up_Abl_B+_Gnd_180V_24V_Heater_Afc_16,5V

154-189H
154-277C
FCM20B027= C_B+_180V_16V_24V_Heater_Gnd_Abl_Afc_Nc

MC-FBC-015
LCE-CF0854= C_B+_Gnd_Afc_185V_Heater_25V_!5V_Gnd_Abl

FSV-20A001
FCK-14A033
FSV-14A001= C_B+/125V_Abl_Nc_Gnd_185V_46V_Heater_Nc_16,5V

FTK-14A004P (Samsung)=
C_B+/125V_Abl_Nc_Gnd_180V_24V_Heater_Afc_16,5V

8-598-858-00
8-598-811 = C_B+/135V_200V_Heater_Gnd_-16,5V(vert)_Gnd(vert)_+16,5V(vert)_Nc_Abl

PROBLEM AUDIO POLYTRON 29" MX2965

Lembur nggarap polytron 29" model MX2965 dg keluhan sebelum mati terdegar suara tembakan dr mesin tv(kt yg punya). Setelah dicek lampu pwr sempat berkedip menandakan pwr supply bekerja dan B+140v ok, 50v ok, 12v drop jd 8v. fbt tdk mau bekerja. Saat tombol on/off dimainkan 4-5x, wusss...fbt bekerja dan gbr dilyr CRT tampak normal. segera melakukan ...reboisasi elco pd ouput power supply. hasilnya tv cepat menyala saat di on. tak lama kemudian br terdengar suara tembakan beruntun seperti kt yg punya. wah... fbtnya bocor nih...., Alhamdulillah bocornya fbt hanya dikabel yng kebetulan dekat gnd. tak tambal sj pake lem epoxy/plastic steel. hasilnyapun ok. saat kabel speaker dipasang suara ndak nongol, sontoloyo...!!!!....panjang nih ceritanya...... Periksa audio amplifiernya=OK. tak coba jamper dr audio out tetep suara ndak nongol. tp saat dijamper ke audio out dikaki no.15 TDA8843 suarapun lantang terdengar. sasaranpun langsung tertuju pd modul audio dimana terdapat IC switch audio/video, tone control dan IC tempel untuk sound demodulator/decoder (TDA9874AH). fungsi yng sebenarnya TDA9874 ini kurang tau. tp kira2 untuk memproses sinyal audio menjadi bnr2 stereo/nicam, tlg dikoreksi...Ternyata IC inilah biang keroknya. pd Vcc pin no.3 dan 35 rupanya short. dengan pertimbangan ic tsb sulit dicabut/dipasang dg solder biasa, belum tentu ad dipsran, di agen pasti mahal, dan diburu waktu.....akhirnya tak putuskan menjamper dr audio out(mono) pin no.15 TDA8843 yg nganggur ke audio out pd ICTDA9874AH pin no.1 dan 2(stereo). Hasilnya OK. volume tone control, subwoofer tetap berfungsi dg baik. tp yg jelas sinyal audio input tdk lg bnr2 stereo alias tidak bisa lg nicam. mudah2an yg punya dpt menerimanya. semoga.....cepet cairrr. semoga mlm ini tidur nyenyak mimpi........

catatan : kerusakan  IC SOUND DEMODULATOR/DECODER TDA9874AH kemungkinan besar terjadi saat adanya  lompatan arus tnggi saat fbt bocor yg kebetulan posisinya tetangga dekat dg modul audio.


BY: Masagus Ibrahim

DATA PIN IC AN5601

1.GND

2.VCO                                                                            22.EXT SIGN G

3.COLOUR                                                                    23.EXT SIGN B

4.ACC FILT (5,1V)                                                        24.B OUT

5.CHROMA SIGN IN                                                    25.R OUT

6.CONTRAS                                                                  26. CLAMP R

7.CHROMA SIGN OUT                                                27.EX SIGN R

8.PHASE DET 1                                                            28.SYNCH CLAMP

9.PHASE DET 2                                                            29.VCC 12V

10. SUPPLY VCC  (5V)                                                30.SYNC FILTER

11. R-Y IN                                                                     31.VERT OUT

12.C KILL                                                                     32.FEED BACK IN

13.B-Y KILL                                                                 33.VERT OSC

14.DATA BLANKING                                                 34.VERT HOLD

15.VID IN 1                                                                  35.VERT INTEGRATION

16.VID IN 2                                                                  36.SAND CASTLE PULSE OUT

17.PICTURE                                                                 37.50/60Hz FBT PULSE

18.BRIGHTNESS                                                         38.AFC OUT

19.CLAMP B                                                                39.H OSC

20.CLAMP G                                                                40.H CENT

21.G OUT                                                                     41. H OUT

                                                                                      42.H SUPPLY (8,6V)

KEDIP LAMPU LED SAAT PROTEC PADA TV SHARP

By : Baphake Dq Koez'Pry

BAGI ANDA YG SERING MENEMUI KERUSAKAN PD "TV SHARP"
SEBETULNYA HAL-HAL YG PERLU KITA PERHATIKAN ADALAH KEDIP LAMPU WARNA MERAH...
Sekedar untuk membantu bila mana ANDA mendapat problem tentang kerusasakan TV SHARP=

•  Kedip >> 1 kali = *FBT/ Bag Horisontal Konslet*
•  Kedip >> 2 ato 3 kali = *Solderan/ Solder kendor*
•  Kedip >> 4 kali = *Tuner/ difokusk...an pemeriksaan pd sekitar TUNER*
•  Kedip >> 5 kali = *Setting/ pemeriksaan pd SETTING/ Servis Mode*
•  Kedip >> 6 kal = *MEMORY/ bs jg IC MEMORY korup/ Perlu diganti*
•  Kedip >> 7 ato 8 kali = * Dioda/ sekitar Dioda Bag DC ada yg Rusak/ bocor/          konslet*
• Kedip >> 9 kali = *Tegangan pd arus DC ada bermasalah pd bagian2 voltase*.

                    ++++SELAMAT BEKERJA & SEMOGA BS MEMBANTU++++

      BY: Baphake Dq Koez'Pry

SKEMA CARA MENGGULUNG DINAMO KIPAS ANGIN

*Penyambungan kawat pada gulungan starter dilakukan secara SERI (lihat gbr skema). Untuk lebih jelas silahkan klik gambar skemannya

alat gulung sederhana

CARAMENGGULUNG DINAMO KIPAS ANGIN

 “SEMAKIN BANYAK YANG KITA BISA KERJAKAN MAKA  AKAN SEMAKIN BANYAK PELUANG PEKERJAAN YANG KITA DAPAT”. Menggulung dynamo kipas angin tidaklah serumit memperbaiki tv. Ditinjau dari segi ekonomis atau tarif memang tidaklah terlalu menguntungkan. Tetapi ini hanyalah langkah awal sebagai latihan menggulung dynamo. Jika kita sudah mahir menggulung dynamo kipas angin, menggulung dynamo lain  seperti mesin cuci, pompa air, genset portable, blower outdoor AC bahkan dynamo untuk peralatan industry tidaklah menjadi lebih sulit. Kalau sudah sampai pada tahap ini, bisa jadi hasilnya bisa lebih menjanjikan dibanding perbaikan tv. Mengingat analisa kerusakan yg tidak terlalu sulit serta dapat diprediksi dg pasti lama pengerjaan, modal kerja  serta berapa hasilnnya. Belum lagi kawat2 tembaga bekasnya lumayan bernilai sebagai tabungan disaat saat membutuhkan biaya extra.

keren kipas angin

Disaat menggulung dynamo kipas angin, jika anda melakukannya secara manual, kesabaran,ketrampilan dan daya ingat anda benar2 diuji agar tidak keliru dalam proses penghitungan dan memasukkan kawat ke dalam keren yg dapat menyebabkan dynamo tidak bekerja dg sempurna dan tahan lama. Maklum kawatnya sangat halus dg jumlah yg lumayan banyak.
Disini saya coba berbagi dg rekan2 melalui gambar skema yg saya buat dan upload. Mudah2an jadi lebih mudah  untuk dipahami. Standard diameter kawat dan jumlah lilitan yang saya pakai adalah standar dynamo kipas angin Maspion yg kebanyakan beredar di pasaran. Semoga bermanfaat. Kritik dan saran sangat saya harapkan.

1 set sepul dinamo kipas angin

gulungan yg sudah jadi

CATATAN:
Jumlah lilitan utama bisa ditambah hingga 10% untuk lebih awet dg konsekuensi putaran dynamo sedikit lebih lambat.
Jika terjadi kesalahan pada arah putaran, dapat diatasi dg jalan hanya membalik posisi keren dynamo atau merubah sambungan kopel pada dynamo. Ada baiknya juga kita mengetahui caranya dg jalan melepas sambungan kawat pada pangkal kawat gulungan utama dan medium speed (high speed/1). Lalu memindakan pangkal kawat medium speed keujung kawat gulungan utama yg sebelumnya ke capasitor lalu memindahkan sambungan kabel ke kapasitor pada pangkal kawat gulungan utama.
 Gunakanlah sebilah bambu/kayu yg diraut tipis pada ujungnya untuk membantu mendorong kawat kedalam lobang lobang keren. Lakukanlah dg hati2. Harap perhatikan arah lilitan untuk setiap kutub.




Sekadar nambah referensi untuk kipas cina yg tbl kerennya kira2 hanya 1-1,2Cm, kawat yg digunakan 0,12 dan 0,10mm dg jumlah lilitan berkisar 900 - 1200 lilitan. untuk gulungan medium/low speednya tidak lbh dr 20% dari total lilitan contoh: ...total 1000liitan => medium=200, low=200, starter 600. capasitor 1-1,2uf/400VAC. tp kipas cina jrng bisa awet dipake nonstop, dkarenakan kawat dan keren yg digunakan terlalu kecil/tipis sehingga tidak tahan panas.

CARA/TRIK MENGECEK DINAMO MESIN CUCI/SEJENIS

Sering kali kita temui  putaran dynamo pada mesin cuci tidak kuat atau lemah. Sedangkan as dynamo tdk macet dan kapasitor juga OK, sedangkan pada kawat dynamo masih terlihat mulus atau tidak ada tanda2 terbakar.

Hal itu dikarenakan telah terjadi hubungan singkat atau short pada lilitan dynamo dan paling serin...g terjadi pada pertemuan/tumpukan antara lilitan utama dan starter. Untuk memastikannya dapat kita ketahui dengan mengukur resistansi pada setiap lilitan lalu menjumlahkannya. Jika hasil jumlah resistansi  dari lilitan utama dan starter tidak cocok dg yg terukur di multitester, dapat dipastikan bahwa dynamo tsb sudah short/konslet.

Contoh koneksi kabel pada dinamo mesin cuci dan arah lilitan untuk setiap kutub. Klik gambar untuk memperbesar

Caranya :
Seperti kita ketahui dynamo mesin cuci/sejenis mempunyai 2 lilitan, utama dan starter. Lalu salah satu dr pangkal atau ujung kedua lilitan ini disambung bersama.  Umumnya pada mesin cuci ditandai dg kabel BIRU atau HITAM yg terkonek langsung dg fuse atau kabel listrik AC. Sedang ujung lilitan utama kita tandai dg kabel COKLAT. Dan ujung lilitan starter yg ke kapasitor kita tandai dg kabel ABU2. Jadi kabel yg keluar dari dynamo berjumlah 3. BIRU, COKLAT dan ABU2.
Langkah2 pengukuran/pengecekannya adalah sbb:
1.       Ukur resistansi antara kabel BIRU dan COKLAT. Misalkan hasilnya = 70 ohm.
2.       Ukur resistansi antara kabel BIRU dan ABU2. Misalkan hasilnya = 120 ohm.
3.       Ukur resistansi antara kabel COKLAT dan ABU2. Jika dynamo dalam keadaan baik hasil yg terukur di multitester seharusnya  adalah 70 ohm + 120ohm = 190 ohm. Jika yg terukur nilainya jauh lebih kecil, maka dapat dipastikan dinamonya sudah short.  Tentu saja hal ini akan berpengaruh pada kekuatan putaran dan dynamo akan cepat panas. Contoh ini adalah contoh pada lilitan dynamo pada bagian pengering.
4.       Sedang pada dynamo bagian pencuci, jarak resistansi antara kedua lilitan harus sama. Karena kedua lilitan jumlahnya dan besar kawat yg digunakan adalah sama. Sebab kedua lilitan bisa menjadi lilitan utama atau starter tergantung arah putaran atau sumber listrik yg masuk pada kedua kabel (COKLAT/ABU2). Karena itulah kedua kabel COKLAT dan ABU2 semua menuju kapasitor, agar dynamo bisa berputar 2 arah.  Jika sumber listrik masuk ke kabel COKLAT dinamo akan berputar kekiri dan jika ke ABU2 akan sebaliknya. Ini diatur oleh timernya.
Contoh : jika antara kabel BIRU dan COKLAT terukur 70 ohm maka antara kabel BIRU dan ABU2 harus 70 ohm jg. Jadi jika kita ukur kabel COKLAT dan ABU2, dynamo yg baik akan terukur 70 ohm + 70 ohm = 140ohm.
Untuk lebih jelasnya dapat dilihat pada skema cara menggulung dynamo mesin cuci  yg sy posting beberapa hari yang lalu.
Demikianlah trik sederhana untuk mengecek kondisi dynamo mesin cuci atau sejenis seperti : blower pada AC, pompa air, kipas angin dll. Untuk bagaimana cara mengatasi dynamo mesin cuci yg short tanpa menggulung baru akan saya ulas pada kesempatan yg akan datang. Kiranya ini dapat bermanfaat.  Wassalam.
(Masagus Ibrahim)

SKEMA/CARA GULUNGAN DINAMO MESIN CUCI

JENIS DAN CARA SERVICE MODE TV

 By : Baphake Dq Koez'Pry

 AKARI=
Tekan SLEEP (tahan) pada REMOT>>  bersamaan Menu pada panel TV.

AKIRA , FUJITEK, BOMBA=
Tekan MENU pd REMOT 2x>>>RECALL>>Q-VIEW lalu MUTE.
...
AIWA=
Matikan langsung dr Stop Kontak/ Steker PLN
Buang sisa Tegangan pd Elko Arus besar (dishort)
Tekan tombol VOL(-) bersamaan dgn tombol angka 9 pd Remot
untuk masul ke Sub Menu tekan tombol 1, 7 atau 8
SAVE tekan 0/ 8 2] tekan VOL(-) pd REMOT & PANEL dan Tahan.

CHANGHONG=
Posisi VOLUME tekan sampai NOL
Tekan dan tahan MUTE pd REMOT bersamaan MENU pd PANEL TV

HITACHI=
Tekan dan tahan MENU pd Panel TV
Tekan MENU-angka 8-SELECT tombol pd REMOT
Keluar>>tekan MENU pd PANEL TV atau EXIT pd REMOT

KONKA=
tekan MENU 1x dan MUTE 3x pd REMOT

POLYTRON=
TV keadaan STAND BY>> tekan dan tahan MENU pd REMOT
Masukan Kode 1013

POLYVISION=
Kondisi TV Stand By
Tekan VOL(-) dan VOL(+) bersamaan
masukan Kode 1013

SAMSUNG=
Kondisi TV Stand By
Lalu  Tekan INFO, MENU, MUTE, POWER pada REMOT

S O N Y =
Posisi TV Stand By
tekan secara berurutan pd REMOT
OSD/ DISPLAY - 5 - VOL(-) >> POWER
Langkah ke2=
Matikan TV (tanpa Stand By)
dalam kondisi Mati tekan  VOL(-) bersamaan dgn CH(+) pd PANEL TV
lalu Hidupkan TV dan tunggu sampai TV nyala

SANYO=
"ALTERNATIF" Tekan & tahan MENU pd REMOT>> tekan VOL(+) pd PANEL TV
"DINAMIC" tekan & tahan MENU pd PANEL TV>> tekan angka 1 pd REMOT

TOSHIBA=
Tekan MUTE pd REMOT
Setelah muncul tanda MUTE pd LAYAR
Tekan MUTE lagi dan Tahan>> MENU pd PANEL TV

MASUKAN ANGGOTA HTE GRUP=>Goldstar stby, Polytron TDA8360 garis horizontal, TV gbr tdk kontras

Hermanto Gunawan=
TV GOLDSTAR  CA-20B32

1. Kerusakan   >>  tidak mau START (lampu Led merah nyala) tombol CH-pun tdk berfungsi.
2. Pemeriksaan>> B+ keluar 50v, TR HOR,/pin FBT diopen jg sama pd TEG keluar 50v,
3. Kesimpulan >>  Bukan krn TR Horisontal/ fbt rusak, melainkan, setelah detail dgn pemeriksaan berlanjut ternyata ditemukan sebuah C826 (220uF ...
4. /35v) dlm pemeriksaan (avometer) hanya kapasitas C mempunyai nilai 0,99uF, setelah penggantian C826 (220uF
5. /35v). ternyata B+(110v) normal, tv siap nyala, tombol CH berfungsi kembali (TV bs START).

• catatan >>

C820= 10uF/100v... C825=47uF/35v... C408=10uF/100v... IC memory=24LC02B...
IC Croma/mikon=TA8690AN... IC Program=LG8434-03B... IC802-STR=S6707... Fbt=154-177B...
IC803=SE110...IC301=TA8445K...IC04=KIA7805... IC402=KIA7809...IC401=KIA7812... Q803=A968A
-------------------------------------------------------------------------------------------------------------
Mbah Tuwek DhengkelDurung=
TV POLYTRON pke IC TDA8360

Garis HORISONTAL, setelah reboisasi semua elko yg berhubungan hasil tetap NOL.
Teg OK (normal) sampai penggantian ic vertikal, hasil tetap NIHIL.
setelah penelusuran berlanjut, ternyata ditemukan sebuah R/R401 sdh Drop Out/ Rusak/ Kadaluarsa dgn mempunyai nilai 2M2 (2,2M).
penggantian selesai Hasilpun MakByakk. Bhs Nasional (MAKYOSSS)
heheeee.....

-------------------------------------------------------------------------------------------------------------------
Andria Servis Tv=
Gambar Bengeb/ seprti penyetelan Kontras kurang, walaupun titik maximal sdh mentok.
Kerusakan>>> pd D401 atau D-IN4148
                   Model ic= 20S88N,
                   Vertikl   = LA784  ,
                   MCU    = Ptsc030201,
                   Croma  = LA76810B---

n.b :
"SY DOKUMENKAN TDK SESUAI DGN PENULIS PERTAMA, SY IKHTISARKAN DLM KALIMAT SINGKAT (TDK ASLI)"
PERMINTAAN MAAF DR SY KL SI PENULIS KURANG SETUJU/ SESUAI DGN ASLINYA MOHON DIKONFIRM LG"/ Diralat  -> Baphake Dq Koez'Pry

MODIFIKASI POWER SUPPLY INTEL 20" DENGAN GACUN

Pasien dtng dg keluhan FBT bocor lalu matot. Ternyata str6707nya jebol. Berhubung jalur pcbnya dah pd kropos dan banyak jamperan, tak putuskan untuk menggunakan regulator baolingwei (sejenis gacun) dg hanya mencabut optocoupler dan perkiraan ni tv bakalan tdk bisa st-by. setelah tegangan B+ ok, fbt baru 154-177B pun di pasang. saat di on fbt langsu...ng bekerja....., tp kok layar blank gelap meski da dipencet P+ untuk menstart tv dan lampu led tetap on menandakan tv msh dalam keadaan st-by. setelah penelusuran pin on/of dr IC program ketemulah R 4,7K yg menghubungkan ke basis TR C2230. R tsb lalu dicabut, tv pun akhirnya mau start normal. Baru 5 menit lebih on si Gacun panasnya ndak ketulungan. Ada C 4,7nf/4kv di pin colector str yg di pasang pd gnd. C tsb sy cabut lalu tv pun di tes, hasilnya Gacunpun adem ayem walau lebih dari 1jam on. Setelah lebih dr 3jam tak perhatikan gmbr di tv agak gemericik seperti ada induksi listrik atau gangguan antena dan dr fbt terdengar suara berderik halus seperti bocor padahal semua tegangan normal. Wah...ndak beres nih. vonispun jatuh pada fbt yg mugkin kualitasnya krng baik. Ganti baru fbt hasilnya tetap saja begitu. Hmmm...Bag. horizontal pun tak luput di obok2, tetap tak membawa hasil. Kecurigaan pun kembali ke bag. primer regulator. Akhinyar sy pasang kembali C pada colektor str dan gnd tapi dengan nilai hanya 1nf/2kv. Hasilnya suara fbtpun sangat halus dan gambar tampak mulus tanpa gemericik sedikitpun sedangkan Gacun kondisinya tetap adem ayem. Wuiiih...lega rasanya...
Jadi intinya saya mendapat pelajaran bahwa Capasitor pda pin colector str/tr dan gnd  sangat penting dlm pengaplikasian Gacun. Jika nilainya terlalu besar Gacun cepat Panas dan dapat dipastikan tdk mungkin awet, sedang kalo kekecilan akan berpengaruh pada getaran frekwensi teg. pada output skunder yg dapat menyebabkan gangguan pada kualitas gambar.
Alhamdulillah....

Catatan: TV tidak bisa st-by, saat on tv langsung nyala dan ada raster tp tdk ada gambar/suara serta lampu led hidup. Setelah P+ atau power di rmt di tekan tv br start dg sebenarnya.
Semoga bermanfaat....

SONY FBT SEBENTAR START SEBENTAR MATI

SONY - STR6307 -  Chroma CXA1213BS
PROBLEM : FBT sebentar start sebentar mati
Dikerjai Sony jadul dg chroma CXA1213BS, FBT antara mau start dan tidak, kadang2 start agak lama lalu mati. Padahal saat mati dicek Tegangan B+ dan Vcc lainnya dalam keadaan normal dan stabil. Setelah usut punya usut tegangan H out (pin 27) dr chroma yg seharusnya 1V naik... turun sampe 9v padahal vcc kechroma stabil. Kecurigaan langsung ke IC chroma atau Xtal 500Khz (X301) di pin 29 (vco). Bongkar rongsokan dapet Xtal  500Khz. Alhamdulillah setelah diganti Xtalnya fbt langsung nyemprot stabil. Ups...untung bukan chroma. Hmm..jarang2 dapet kasus seperti  ini…..Semoga bermanfaat.

NOTE BOOK ANGGOTA HTE GRUP DI FACEBOOK

"Bagi pengunjung blog ini, jika kebetulan tv anda atau alat elektronik/listrik anda rusak dan kebetulan bertempat tinggal didaerah dimana salah satu anggota kami berdomisili. Kami merekomendasikan anda untuk mengontak Anggota kami untuk menangani permasalahan anda. Semoga dapat membantu".


 1]. Baphake Dq Koez’Pry = Kuspri Kurniawan (ADMIN)
      Nanga Pinoh-Purwokerto-KALBAR
      Hp.081352342872/ 085750000473

2]. Masagus Ibrahim (Palembang)
     Jl. Mayor laut wiratno no.48 RT.11 Sei-Buah, Palembang-SUMSEL
     Hp.082178678555/07118316381

3]. Rafa Abdurahim = Triswanto
     Karang Anyar, Solo-JATENG
     Hp.08566500432

4]. Mbah Tuwex DengkekDurung = Sugeng Ariyanto
     Wonosari, Gunung Kidul-Yogyakarta
     Hp.087839316597

5]. Andria Servis Tv = Andri Setiawan
     Palar Trucuk-Klaten
     Hp.085728674163

6]. Joy Elektronik = Joy
     Junti, Indramayu-JABAR
     Hp.081911410626

7]. Sur Elektronik = Isur Surtika
     Anjatan-Indramayu
     Hp.089655769326

8]. Agus Mono Ri = Agus Mulyono
     Pamekasan-Madura
     Hp.081703710685

9]. Dennie ErNando = Dennie Ernanda Noviano
     Singorojo, Kendal-Semarang
     Hp.089667848687

10]. Agus Andrew Setyawan = Agus Andrew Eka Setyawan
        Pacet, Mojokerto-JATIM
        Hp.085230026298
